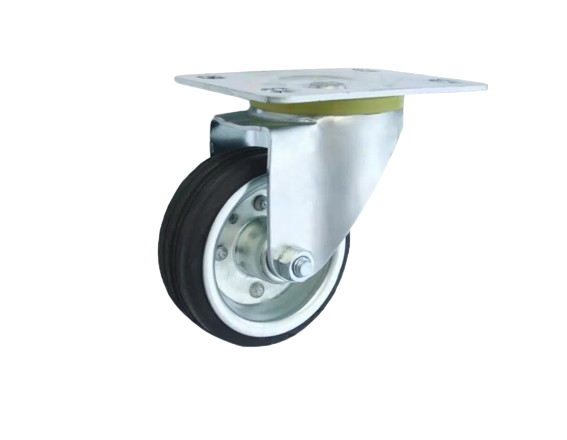

Zabi koło metalowo-gumowe 80 w obudowie skrętnej symbol 3L
Koła metalowo – gumowe w obudowach skrętnych tłoczonych ze względu na zastosowanie płytki mocującej z 4 otworami jest rozwiązaniem bardzo szeroko stosowanym, ponieważ ułatwia oraz zapewnia solidny i pewny montaż.
Obudowa koła skrętna z mocowaniem płytkowym wykorzystywana jest w średnicach od 80 do 250mm. Całość wykonana ze stalowych elementów tłoczonych. Koło występujące w tej obudowie osadzone jest na tulejce, montowane jest z kielichem obudowy za pomocą śruby i nakrętki. Obudowa koła jest łożyskowana podwójnym rzędem kulek w głowicy skrętnej. Poszczególne części są ruchowo znitowane w jedną całość. Uszczelniacz tworzywowy zabezpiecza kulki łożyska wypełnione długotrwałym smarem.
Koła metalowo-gumowe w obudowach skrętnych są jednymi z najczęściej i najszerzej stosowanych modeli przez producentów wszelkiego rodzaju wózków i urządzeń do transportu ręcznego w każdym sektorze przemysłowym.

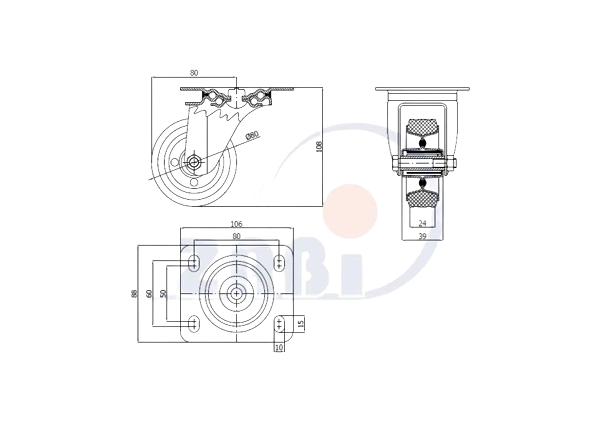

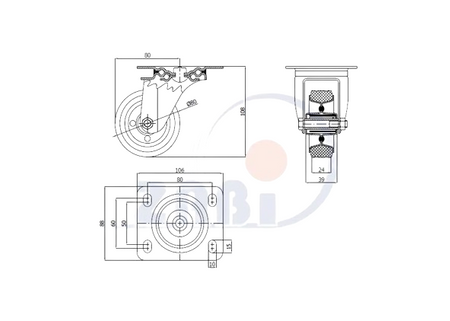

Dane techniczne:
- Symbol: 3L
- Średnica koła: 80mm
- Szerokość bieżni: 26mm
- Wysokość zestawu skrętnego i z otworem: 108mm
- Dopuszczalne obciążenie: 60kg
- Rozstaw otworów: 50-60x80mm f10
- Przesunięcie osi: 74mm
- Rodzaj łożyska: wałeczkowe
- Numer łożyska: L-34
