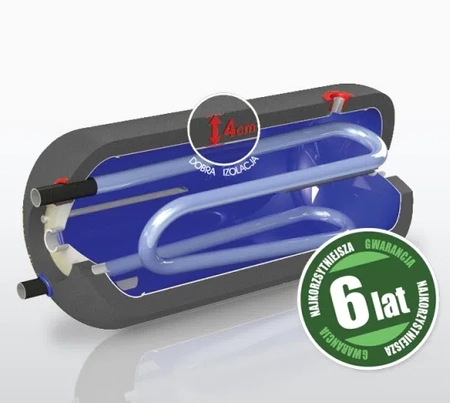

Elektromet zasobnik poziomy w polistyrenie WGJ-G Max 100l z podwójną wężownicą 203-10-200

Zasobniki i podgrzewacze wody użytkowej typu WGJ-g przeznaczone są do podgrzewania i przechowywania ciepłej wody użytkowej na potrzeby mieszkań, domów jednorodzinnych, warsztatów, itp.

Produkowane są w wariancie z podwójną wężownicą: podgrzewacz-wymiennik WGJ-g MAX.

Urządzenia te mają zbiorniki ciśnieniowe na wodę użytkową wykonane z blachy stalowej pokrytej wewnątrz warstwą specjalnej, wysokotemperaturowej emalii ceramicznej, która tworząc szklistą powłokę chroni je przed korozją. Dodatkowym zabezpieczeniem antykorozyjnym zbiorników jest anoda magnezowa, której działanie opiera się na różnicy potencjałów elektrochemicznych materiału zbiornika i anody.

Przyłącze wody użytkowej zimnej wewnątrz zbiornika zakończone jest kierownicą strumienia wody, która ogranicza mieszanie dopływającej zimnej wody użytkowej z wodą gorącą.

Izolacja termiczna wykonana jest z pianki polistyrenowej.

Dane techniczne:

• straty postojowe: 32W
• klasa efektywności energetycznej: A
• wymiennik z podwójną wężownicą:
  • pojemność magazynowa zbiornika: 101 dm³
  • powierzchnia wężownicy: 0,46 m²
  • wydajność c.w.u. 70/10/45°C: 235 dm³/h
  • moc grzewcza 70/10/45°C: 9,7 kW
• parametry pracy zbiornika: maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa tr = 80°C
• parametry czynnika grzewczego: maksymalne ciśnienie i temperatura robocza pr = 0,6 MPa tr = 100°C
• wymiary wymiennika:
  • wymiar H: 1060 mm
  • wymiar D: 500 mm
  • wymiar E: 860 mm
  • wymiar A: 230 mm
  • wymiar K: 65 mm
• anoda magnezowa (średnica x długość): 25 x 300 mm
• masa ogrzewacza: około 36 kg

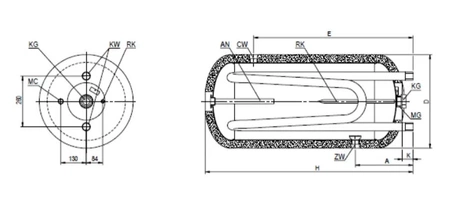

Legenda rysunku technicznego:

• ZW: zimna woda użytkowa dopływ ¾" (maskownica niebieska)
• CW: ciepła woda użytkowa odpływ ¾" (maskownica czerwona)
• AN: anoda magnezowa na korku 1¼"
• RK: rurka termometryczna zamknięta o średnicy 12 mm wewnątrz
• MC: mufa cyrkulacji ½"
• MP: mufa przyłącza "podkowy" 1"
• KW: króciec wężownicy 1¼"
• KG: korek grzałki 1½"
• MG: mufa grzałki 1½"
• WE: zasilanie wodą grzewczą 1¼"
• WY: powrót wody grzewczej 1¼"
